显微镜头

SOD-180-27M42-DIC

▪ 适配无限远校正物镜的成像筒镜
▪ 独特设计的DIC棱镜能够获取高对比度的微分干涉图像
▪ 兼容的物镜镜头：MPLFLN 10X、MPLFLN 5X（奥林巴斯）
▪ 内置同轴照明结构
▪ 像方最大视场26.5mm

SOD-180-27M42-DIC
数据下载技术参数表图纸数据 图纸数据（STEP）
主要应用
对位对准
元器件识别与检测



规格
  • 规格
  • SOD-180-27M42-DIC
  • 焦距
  • 180
  • 有效光圈数
  • 15
  • 最大像面(mm)
  • 26.5
  • 搭配 MPLFLN 10 倍物镜 使用的规格
  • 放大倍率(x)
  • 10
  • NA
  • 0.3
  • 工作距离 (mm)
  • 11
  • 分辨率 (μm)*1
  • 1.1
  • 深 (mm)*2
  • 0.006
  • 搭配MPLFLN 5x物镜使用的规格
  • 放大倍率 (x)
  • 5
  • NA
  • 0.15
  • 工作距离 (mm)
  • 20
  • 分辨率 (μm)*1
  • 2.2
    • 景深 (mm)*2
    • 0.026
    *1 无微分干涉模块的分辨率(@λ=550nm).
    *2 景深是基于弥散斑直径20um的计算值.

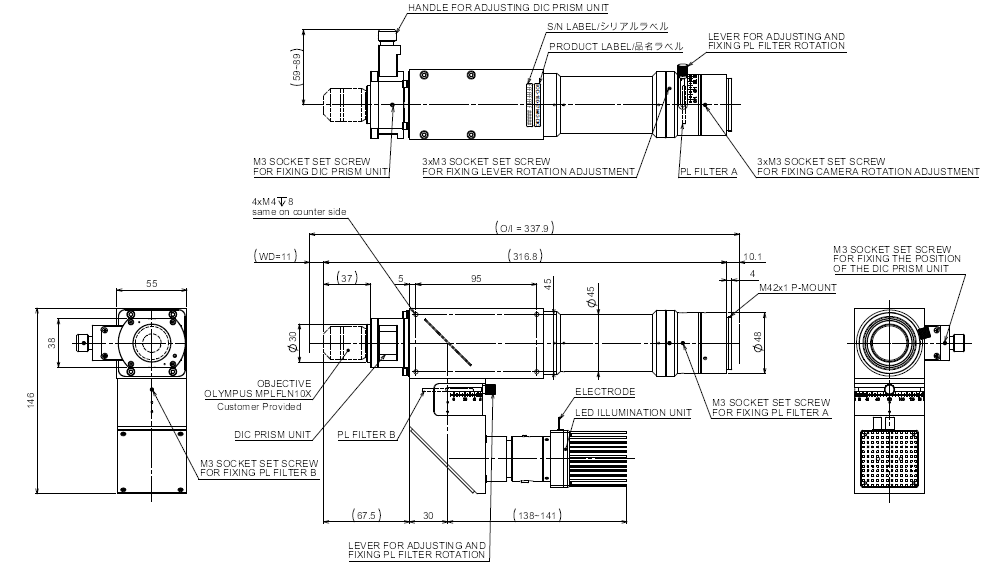

外观图
